| XQJ-T 梯级式电缆桥架 |
序号 |
规格尺寸 |
理论重量 |
|
序号 |
规格尺寸 |
理论重量 |
|
序号 |
规格尺寸 |
理论重量 |
 |
1 |
200x60 |
13.70 |
7 |
400x60 |
23.20 |
13 |
600x60 |
29.78 |
2 |
200x100 |
17.96 |
8 |
400x100 |
27.29 |
14 |
600x100 |
35.92 |
3 |
200x150 |
25.97 |
9 |
400x150 |
33.25 |
15 |
600x150 |
43.56 |
4 |
300x60 |
14.85 |
10 |
500x60 |
25.70 |
16 |
800x60 |
41.57 |
5 |
300x100 |
18.48 |
11 |
500x100 |
29.80 |
17 |
800x100 |
48.95 |
6 |
300x150 |
28.31 |
12 |
500x150 |
35.75 |
18 |
800x150 |
58.11 |
| 说明：1、高度h=60/100为单排连接孔，高度h=150为双排连接孔。2、理论重量只作参考，不作实物交付依据。 |
|
|
|
|
|

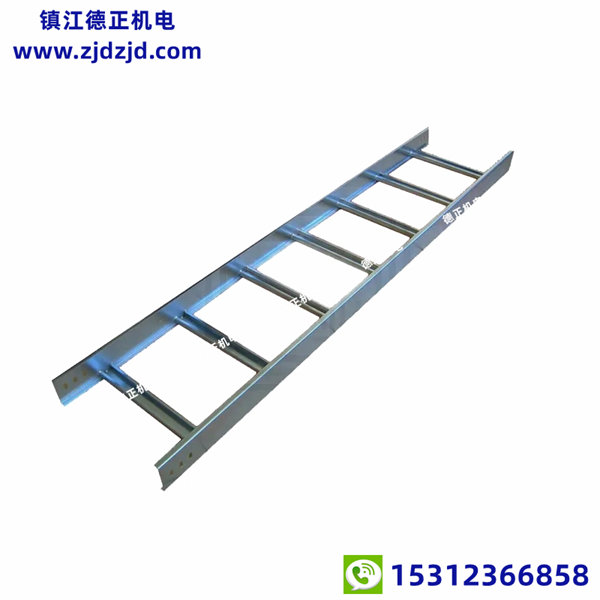

热镀锌梯级式电缆桥架 |
热镀锌梯级式电缆桥架 |
热镀锌梯级式电缆桥架 |
不锈钢梯级式电缆桥架 |
|
|
|
|

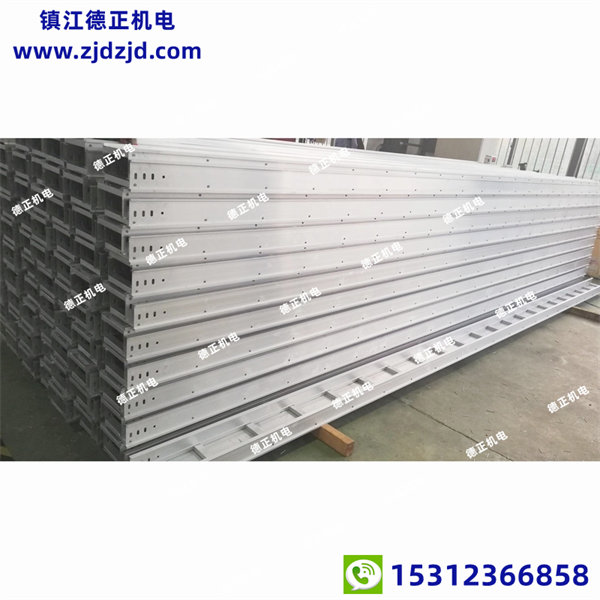

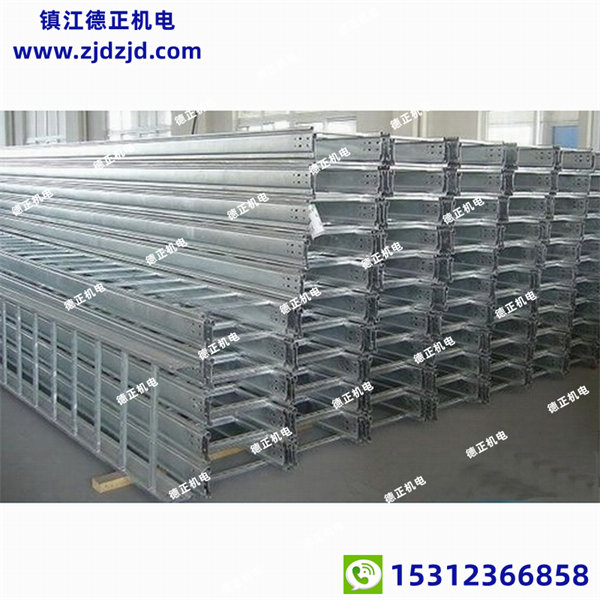

大跨距梯级式电缆桥架 |
大跨距梯级式电缆桥架 |
大跨距梯级式电缆桥架 |
玻璃钢梯级式电缆桥架 |
| ▎梯级式电缆桥架说明 |
| 梯式直通电缆桥架的结构特征为梯架代号T，梯架主体结构由梯邦和梯撑组成，梯邦也叫侧板，梯撑也叫横档。 梯级电缆桥架可采用的原材料有碳钢镀锌梯式桥架，不锈钢梯式桥架，铝合金梯式桥架等，还有防火喷塑梯式桥架，以及热浸锌梯式桥架等。 |
| 梯级式桥架具有重量轻、成本低、跨巨大、造型别致、安装方便、通风散热性好等优点。梯级式桥架广泛适用于直径较大的电缆敷设，特别适用于高压、低压、动力电缆的敷设。缺点是：不防尘、不防干扰。 |
|
|
|
|
|
